ARDUINO SENSOR PIR

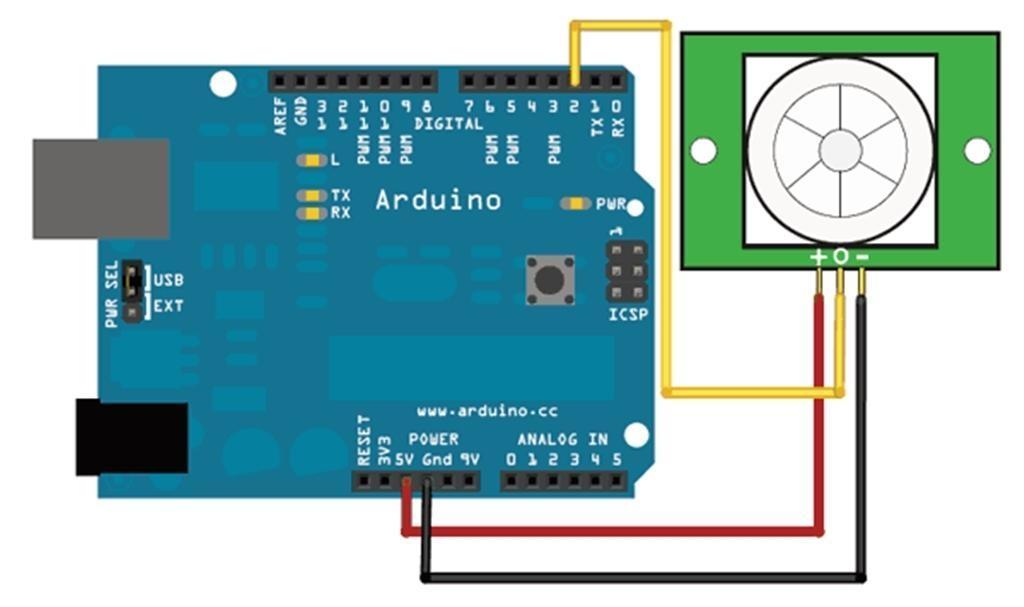

Sensor de movimiento PIR para Arduino. HC-SR501 se basa en la tecnologia de infrarrojos, modulo de control automatico distancia entre 28 mm tornillo, M2, dimension de la lente de diametro: 23 mm. Deteccion automática de luz, ventilador, alarma, etc. Deteccion automatica: la salida sera alta cuando los objetos entran en el rango de deteccion, y gire automaticamente a la baja cuando el objeto abandona. La compensación de temperatura (restablecimiento de fabrica opcional): En el verano, cuando la temperatura ambiente se eleva a 30 ° C a 32 ° C, la distancia de deteccion es un poco mas corto, compensacion de temperatura se puede utilizar para la compensacion de rendimiento. Modo de trabajo (establecido por el puente). Disparador repetible (ajustado en ALTO): el sensor no se enciende a la baja si el objeto todavia esta en el rango de deteccion en el tiempo de retardo. Amplio rango de tension de funcionamiento: tension por defecto DC4.5V-20V. Especialmente adecuado para productos de control automatico a pilas. Señal de alta salida: facil de lograr el acoplamiento con los diversos tipos de circuito. El modulo HC-SR501 tiene 3 pines de conexion +5v, OUT (3,3v) y GND, y dos resistencias variables de calibracion (Ch1 y RL2).Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este modulo esque el tiempo minimo que se puede establecer es de mas o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo minimo a maso menos 0,5 s.RL2: Esta resistencia variable nos permite establecer la distancia de deteccion  que puede variar entre 3-7m. La posibilidad de mantener activa la salida del modulo durante un tiempo determinado nos permite poder usarlo directamente para practicamente cualquier aplicacion sin necesidad de usar un microcontrolador.

• VOLTAJE: 5V - 20V
• CONSUMO DE ENERGIA: 65mA
• SALIDA: 3,3 V, 0 V
• TIEMPO DE RETARDO: ajustable (0,3 seg - 10 minutos)
• TIEMPO DE BLOQUEO: 0,2 seg
• METODO DE ACTIVACION: L - repetición de activación desactivación, H permiten gatillo repetición
• RANGO DE DETECCION: menos de 120º, dentro de los 7 metros
• TEMPERATURA: - 15 ~ 70
• DIMENSIONES: 2x24mm, distancia entre 28mm tornillo, M2, dimensión de la lente de diámetro: 23mm
