INTERRUPTOR DE NIVEL INOX 52MM

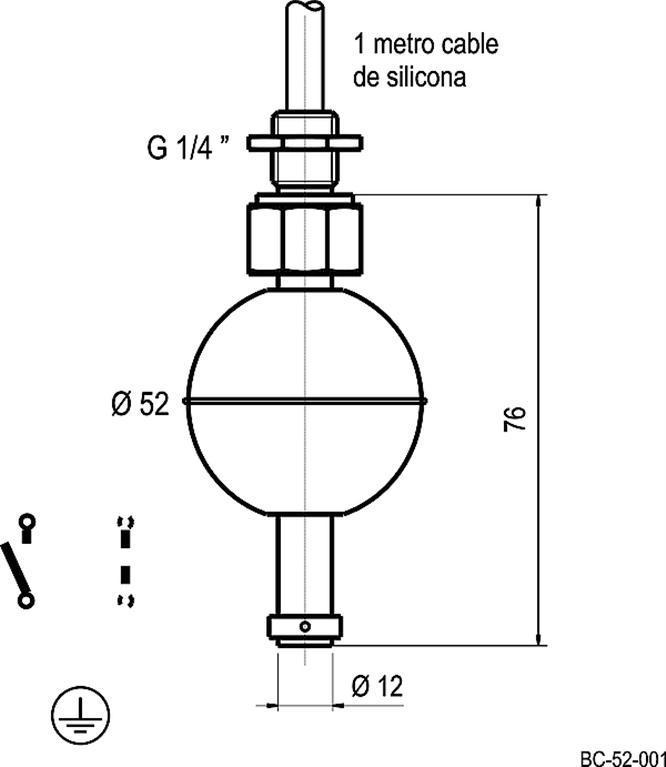

Datos tecnicos:Denominacion    Interruptores de accionamiento magnetico     Tipo    BC-52    ref: 2510-2Longitud del cuerpo    76 mm     Diametro del cuerpo    Ø 12 mm     Nº de contactos    1     Contacto    N. A., reversible a N.C.     Posicion del contacto    en minimo     Valores maximos electricos    50W, 0.5A, 230VAC(cargas resistivas)Para cargas inductivas, capacitivas reducir al 50%     Conexion electrica    Cable. Estandar 1 metro     Fijacion por rosca    G 1/4 ”     Flotador    Ø 52 mm     Densidad producto    A partir 0.7 kg/l     Proteccion    IP 65 segun DIN EN60529(modelo con contacto encapsulado con resinas epoxi -no removible-)     Presion maxima    +30 bar     Temperatura maxima    +120 ºC     Materiales:          Cuerpo    Inoxidable AISI 316L     Flotador    Inoxidable AISI 316L     Topes de fijacion    Inoxidable AISI 316L     Cable    Estandar Silicona doble aislamientoCuadro tecnico:Principio de funcionamiento: Interruptor de flotador de accionamiento magnetico con interruptor Reed.Caracteristicas principales: Un interruptor Reed es activado por el iman del flotador. Ø del flotador de 52mmProtecciones: Parte sumergida: IP68.Cuerpo y flotador: Acero inoxidable. AISI 316.Temperatura: -80ºC a 130°C.Contacto de control: De 15 a 50 W.ColocacionBC Estos aparatos se instalan sobre el deposito.HASTA UN TOTAL DE 4 CONTACTOS REED.  Montaje:Se deben montar sobre el deposito.La fijacion es mediante rosca 3/8 Gas. Otras medidas sobre demanda.Regulacion:La altura del cuerpo y la posicion de los contactos se realizaran sobre demanda.La separacion minima entre contactos sera de 50mm.Los contactos pueden ser normalmente abierto, cerrado o conmutado.Una vez fabricado, la posicion de los contactos no es modificable.Conexion mecanica:La forma estandar de montaje es en la parte superior del deposito, recipiente o tubo asegurando la maxima verticalidad posible del cuerpo. Realizar un taladro pasante para la rosca de fijacion, introducir el aparato desde el interior del deposito pasando al exterior el cable y la rosca correspondiente y finalmente fijar el aparato con la contratuerca suministrada.Si la aplicacion lo requiere, se puede tambien fijar en la parte inferior del deposito (boca abajo).
