SICK FIBRA ÓPTICA LL3-DV03

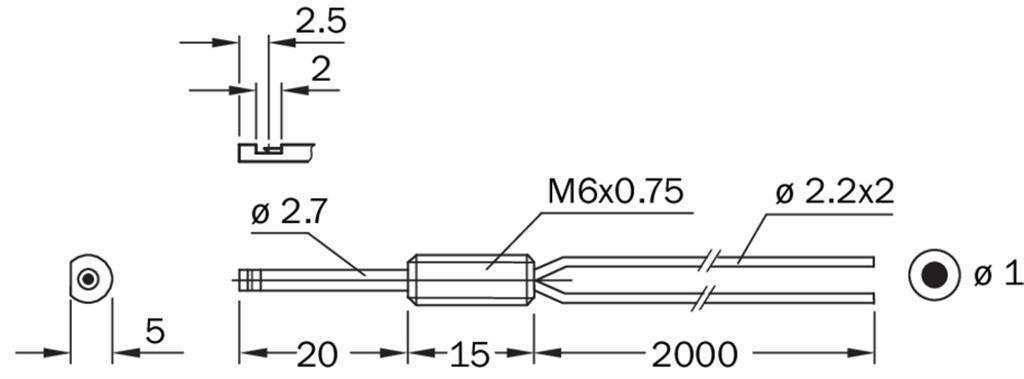

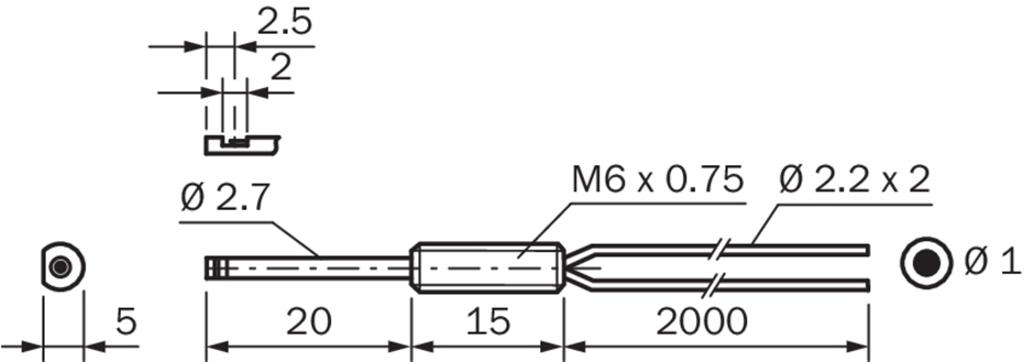

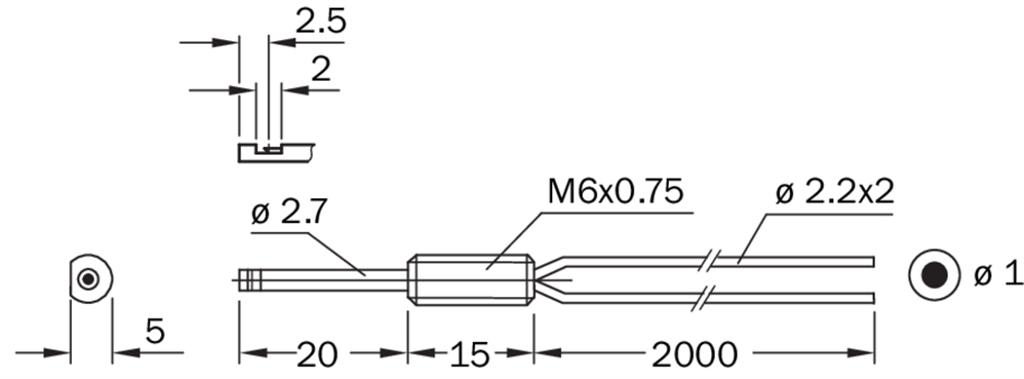

Caracteristicas:Tipo de dispositivo    Cables de fibra opticaPrincipio de deteccion    Sistema de palpadoPara sensores con fibra optica    GLL170(T), WLL180T, WLL24 ExLongitud del cable de fibra optica    2 mMaterial, fibra    Polymethylmethacrylat (PMMA)Material de la envoltura    Polyethylen (PE)Material, cabezal de fibra optica    Acero inoxidable 1)Diametro exterior, conexion de linea de fibra optica    2,2 mmFibra optica acortable     2)Tamano de rosca    M6Forma del cabezal de fibra optica    Manguito con rosca, Manguito terminal largo, Desvio de 90°Estructura de la fibra    MonofibraEstructura de nucleo    2 x Ø 1,0 mm 3) MonofibraRadio de curvatura, cable de fibra optica    25 mmAngulo de emision Compatibilidad con luz infrarroja (1.450 nm)    NoOperacion a temperatura ambiente    –40 °C ... +70 °CDiametro/ diametro de rosca a partir de un estrechamiento de 2 mm    = 2,7 mmLongitud del estrechamiento    = 20 mmDiametro del estrechamiento    = 2,7 mmFibras de gran flexibilidad/elasticas (radio de curvatura 1-4 mm)    NoSe requieren manguitos finales adaptadores    NoAngulo de dispersion    60°Lente integrada    NoDiametro de objeto minimo    0,025 mm 4)Caracteristicas especiales    Desvio de 90° integrado, profundidades de montaje muy pequenasIncluido en la entrega    Fijacion, 2 tuercas hexagonales M6, 2 arandelas, dispositivo de corte para fibra optica FC (5304141)Compatibilidad con lentes adicionales    No1) Acero inoxidable.2) Dispositivo cortador de fibra optica FC incluido en el volumen de suministro.3) C = Coaxial, T = Transmisor, R = Receptor.4) El objeto mas pequeno detectable se ha determinado a partir de la distancia de medicion y el ajuste optimos.Distacias de conmtacion con WLL180TModo de operacion 16 µs    35 mmModo de operacion 70 µs    135 mmModo de operacion 250 µs    170 mmModo de operacion 2 ms    290 mmModo de operacion 8 ms    320 mmDistacias de conmtacion con GLL170Modo de operacion 250 µs    100 mmDistacias de conmtacion con GLL170TModo de operacion 50 µs    80 mmModo de operacion 250 µs    170 mm
