SICK SENSOR FOTOELÉCTRICO GRL18-P2457

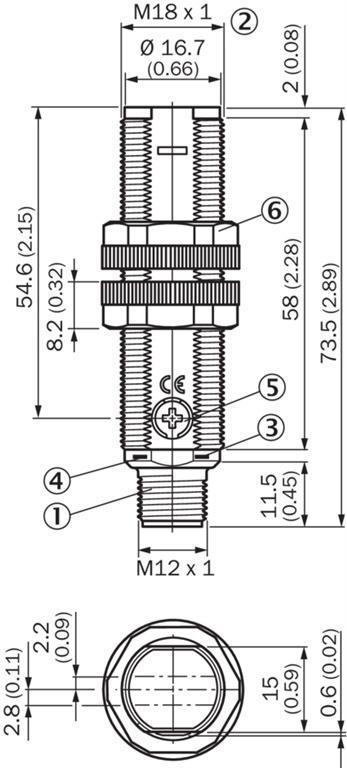

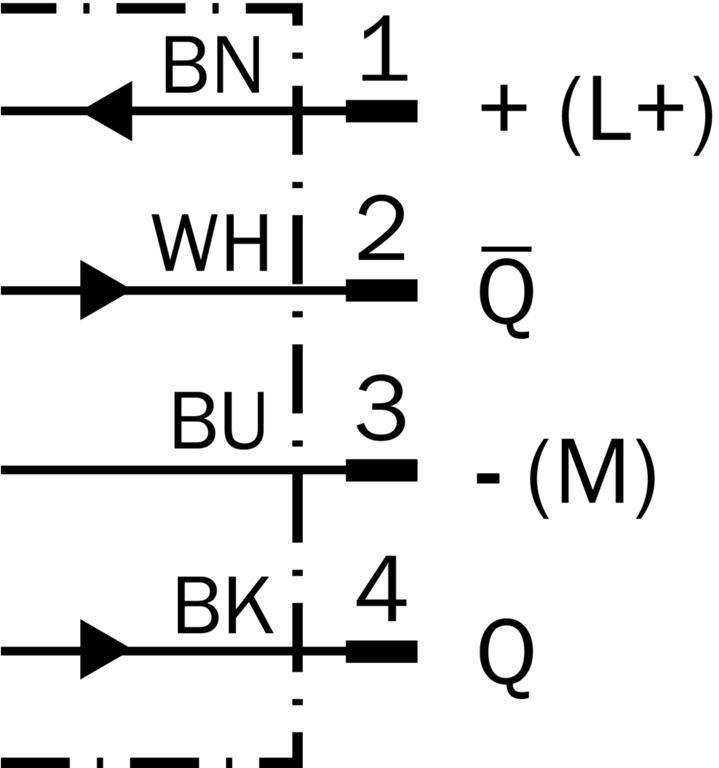

Caracteristicas: Principio del sensor/ de deteccion Barrera fotoelectrica reflex, Lente dobleDimensiones (An x Al x Pr) 18 mm x 18 mm x 73,5 mmForma de la carcasa (salida de luz) CilindricoDiametro de la rosca (carcasa) M18 x 1Eje optico AxialAlcance de deteccion max. 0,03 m ... 7,2 m 1)Distancia de conmutacion 0,06 m ... 6 m 1)Tipo de luz Luz roja visibleFuente de luz LED de localizacion 2)Tamano del spot (separacion) Ø 175 mm (7 m)Longitud de onda 650 nmAjuste PotenciometroIndicadorIndicador LED verde Indicador de servicioIluminado: encendidoIndicador LED amarillo Estado de recepcion de luzEstatico On: objeto no presenteEstatico Off: objeto presente1) Reflector PL80A.2) Vida util media de 100.000 h con TU = 25 °C. Mecanica/Electronica: Tension de alimentacion 10 V DC ... 30 V DC 1)Ondulacion < 5 vss 2)Consumo de corriente 30 mASalida conmutada PNPModo de conmutacion AntivalenteModo de conmutacion Conmutacion en claro/oscuroTension de senal PNP HIGH/LOW UV - (? 3 V) / aprox. 0 VCorriente de salida Imax. ? 100 mA 3)Tiempo de respuesta < 500 µs 4)Frecuencia de conmutacion 1.000 Hz 5)Tipo de conexion Conector macho M12 de 4 polosProteccion de circuitoA 6)B 7)D 8)Clase de proteccion IIIFiltro de polarizacion Material de la carcasa Plastico, ABSMaterial de elementos opticos Plastico, PMMAGrado de proteccion IP67Elementos suministrados Tuerca de fijacion (2 x), Reflector P250Autorizacion para tipo de equipo de radio EN 60947-5-2Operacion a temperatura ambiente –25 °C ... +55 °C 9)Temperatura ambiente de almacenamiento –40 °C ... +70 °CN.º de archivo UL E3484981) Valores limite. Funcionamiento en red protegida contra cortocircuito (max. 8 A).2) No se deben sobrepasar por exceso o por defecto las tolerancias de UV.3) Con Uv > 24 V o temperatura ambiente > 49 °C, IA max = 50 mA.4) Duracion de la senal con carga ohmica.5) Con una relacion claro/oscuro de 1:1.6) A = Conexiones UV protegidas contra polarizacion inversa.7) B = Entradas y salidas protegidas contra polarizacion incorrecta.8) D = Salidas a prueba de sobrecorriente y cortocircuitos.9) Con Uv <= 24 V e IA < 50 mA.
