SICK SENSOR FOTOELÉCTRICO WTB4FP-21311120ZZZ

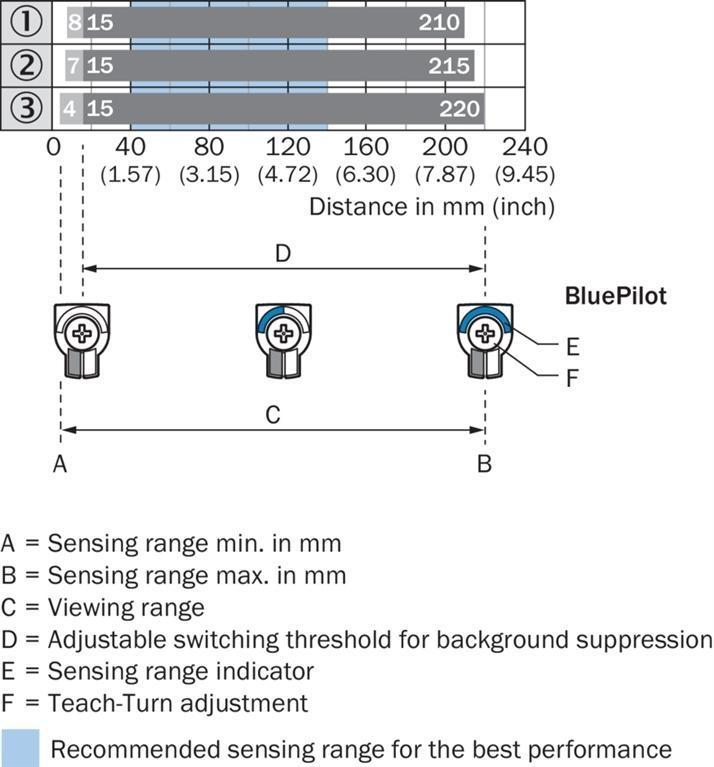

Caracteristicas:Principio funcional Fotocelula de deteccion sobre objetoDetalle del principio de funcionamiento Supresion de fondoDistancia de conmutacionDistancia de conmutacion min. 4 mmAlcance de deteccion max. 220 mmRango de ajuste del umbral de conmutacion para la supresion de fondo 15 mm ... 220 mmObjeto de referencia Objeto con un 90% de reflectividad difusa (corresponde al blanco estandar segun DIN 5033)Distancia minima entre la distancia de conmutacion ajustada y el fondo (negro 6% / blanco 90%) 3 mm, a 80 mm de distanciaRango recomendado de distancia de conmutacion para un mejor rendimiento 40 mm ... 140 mmHaz emitidoFuente de luz LED de localizacionTipo de luz Luz roja visibleForma del spot En forma de puntoTamano del spot (distancia) Ø 4,2 mm (130 mm)Dispersion maxima del haz emitido y eje de emision normalizado (angulo de barrido horizontal) < +/- 1,5° (con temp. ambiente = +23 °C)Datos caracteristicos del LEDReferencia normativa EN 62471:2008-09 | IEC 62471:2006, modificadoDenominacion de grupo de riesgo del LED Grupo libreLongitud de onda 635 nmVida util media 100.000 h con TU = +25 °CObjeto minimo detectable (MDO) tip.0,2 mm (a 130 mm de distancia (objeto con 90% de reflectancia, corresponde al blanco estandar segun DIN 5033))AjustePulsador giratorio BluePilot: Para el ajuste de la distancia de conmutacionIndicadorLED azul BluePilot: indicador de distancia de conmutacionLED verde Indicador de servicioIluminado: encendidoLED amarillo Estado de recepcion de luzIluminado: objeto presenteApagado: objeto no presenteTension de alimentacion VB 10 V DC ... 30 V DC 1)Ondulacion ? 5 vssCategoria de usoC.c.-12 (Conforme a EN 60947-5-2)C.c.-13 (Conforme a EN 60947-5-2)Consumo de corriente ? 25 mA, Sin carga. Con UB = 24 VClase de proteccion IIISalida digitalNumero 1Tipo En contrafase: PNP/NPNTension de senal PNP HIGH/LOW Aprox. UB-2,5 V / 0 VTension de senal NPN HIGH/LOW Aprox. UV / < 2,5 VCorriente de salida Imax. ? 100 mASalidas de circuitos de proteccion Proteccion contra polarizacion inversaResistente a sobrecorrienteProtegido contra cortocircuitosTiempo de respuesta ? 500 µs 2)Repetibilidad (tiempo de respuesta) 150 µsFrecuencia de conmutacion 1.000 Hz 3)Disposicion de pines/conductoresFuncion pin 4 / negro (BK) Salida digital, conmutacion en claro, objeto presente ? salida Q HIGH1) Valores limite.2) Duracion de la senal con carga ohmica en modo de conmutacion.3) Con una relacion claro/oscuro de 1:1.
