SICK SENSOR FOTOELÉCTRICO WTB9-3P2461

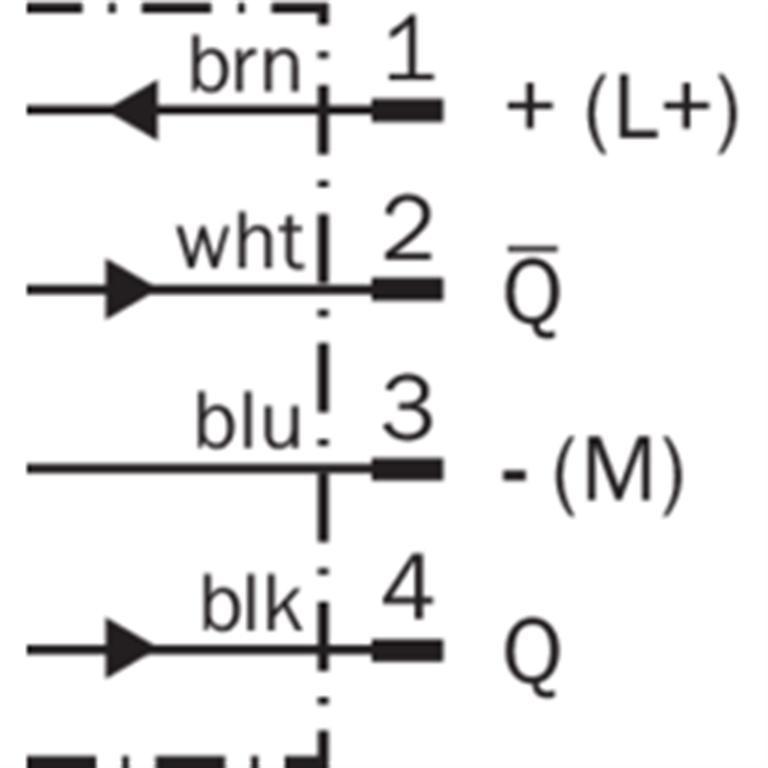

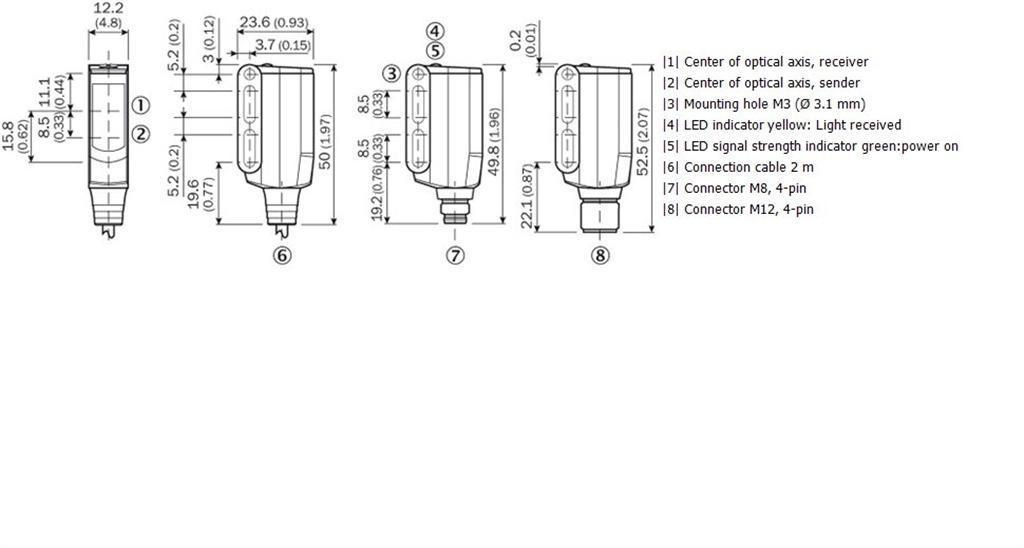

Caracteristicas: Tipo de dispositivo FotocelulasPrincipio del sensor/ de deteccion Fotocelula de deteccion sobre objeto, Supresion de fondoDimensiones (An x Al x Pr) 12,2 mm x 52,2 mm x 23,6 mmForma de la carcasa (salida de luz) RectangularDisposicion de orificios M3Alcance de deteccion max. 20 mm ... 350 mm 1)Distancia de conmutacion 20 mm ... 200 mm 2)Tipo de luz Luz roja visibleFuente de luz LED de localizacion 3)Tamano del spot (separacion) Ø 4,5 mm (75 mm)Longitud de onda 650 nmAjuste Potenciometro, 5 revoluciones1) Material con un 90% de reflexion difusa (referido al blanco estandar segun DIN 5033).2) Material con un 6% de reflexion difusa (referido al blanco estandar segun DIN 5033).3) Vida util media de 100.000 h con TU = 25 °C. Mecanica/Electronica: Tension de alimentacion 10 V DC ... 30 V DC 1)Ondulacion < 5 vss 2)Consumo de corriente 30 mA 3)Salida conmutada PNP 4)Modo de conmutacion AntivalenteModo de conmutacion Conmutacion en claro/oscuro 4)Corriente de salida Imax. ? 100 mA 5)Tiempo de respuesta < 0,333 ms 6)Frecuencia de conmutacion 1.500 Hz 7)Tipo de conexion Conector macho M12 de 4 polosProteccion de circuitoA 8)B 9)C 10)Clase de proteccion IIIPeso 13 gMaterial de la carcasa Plastico, VISTAL®Material de elementos opticos Plastico, PMMAGrado de proteccionIP66IP67IP69KOperacion a temperatura ambiente –40 °C ... +60 °CTemperatura ambiente de almacenamiento –40 °C ... +75 °CN.º de archivo UL NRKH.E1814931) Valores limite en funcionamiento en red protegida contra cortocircuito max. 8 A.2) No se deben sobrepasar por exceso o por defecto las tolerancias de UV.3) Sin carga.4) Q = conmutacion en claro.5) A partir de Tu 50 °C, la corriente de carga maxima admisible Imax. es de 50 mA.6) Duracion de la senal con carga ohmica.7) Con una relacion claro/oscuro de 1:1.8) A = Conexiones UV protegidas contra polarizacion inversa.9) B = Entradas y salidas protegidas contra polarizacion incorrecta.10) C = Supresion de impulsos parasitos.
