SICK SENSOR FOTOELECTRICO WTT12L-B2541

Sensor fotoeléctrico Sick WTT12L-B2541. Pequeño, PUSH/PULL, PNP, NPN, 50...1800mm

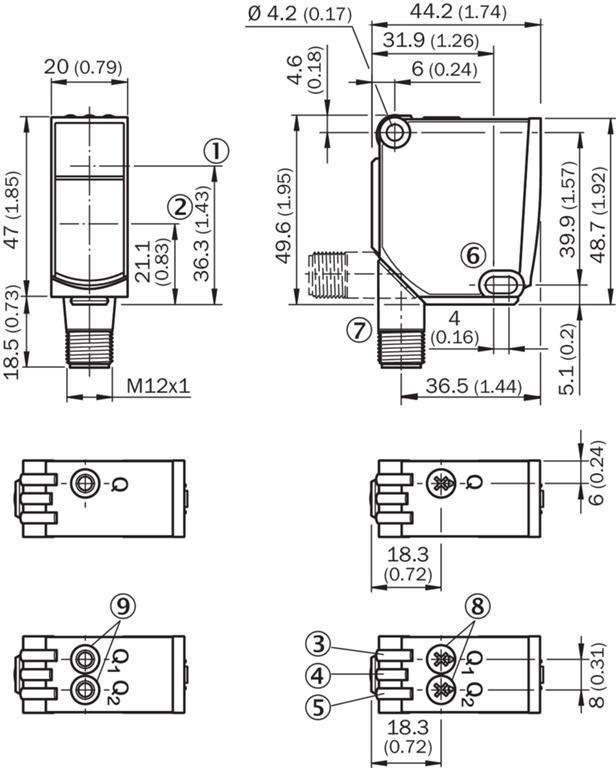

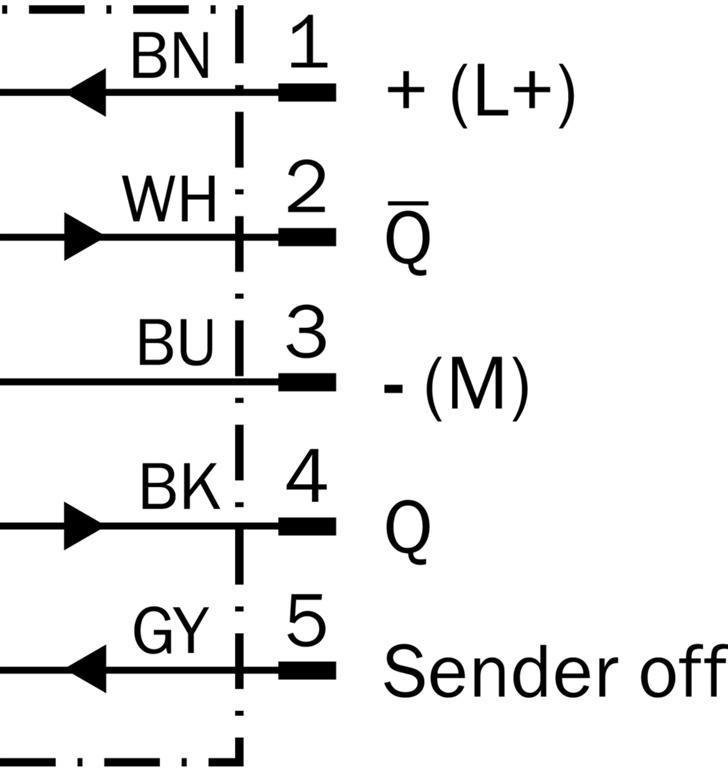

Caracteristicas:Principio del sensor/ de deteccion Fotocelula de deteccion sobre objeto, Supresion de fondoDimensiones (An x Al x Pr) 20 mm x 49,6 mm x 44,2 mmForma de la carcasa (salida de luz) RectangularAlcance de deteccion max. 50 mm ... 1.800 mm 1)Distancia de conmutacion 100 mm ... 1.800 mm 2)Tipo de luz Luz roja visibleFuente de luz Laser 3)Tamano del spot (separacion) Ø 12 mm (1.800 mm)Longitud de onda 658 nmClase de laser 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)Ajuste Potenciometro, 4 revoluciones (1 x)1) Material con entre un 6 y un 90% de reflexion (sobre el blanco estandar segun DIN 5033).2) Ajustable.3) Vida util media de 100.000 h con TU = 25 °C. Mecanica/Electronica: Tension de alimentacion 10 V DC ... 30 V DC 1)Ondulacion ? 5 vss 2)Consumo de corriente 70 mA 3)Salida conmutada PUSH/PULL, PNP, NPN 4)Numero de salidas conmutadas 2 (Q, /Q) 4)Modo de conmutacion Conmutacion en claro/oscuro 4)Corriente de salida Imax. ? 100 mATiempo de respuesta ? 16,7 ms 5)Frecuencia de conmutacion 30 Hz 6)Salida analogica -Entrada Transmisor desconectadoTipo de conexion Conector macho M12 de 5 polosProteccion de circuitoA 7)B 8)C 9)Clase de proteccion IIIPeso 48 gMaterial de la carcasa Plastico, VISTAL®Material de elementos opticos Plastico, PMMAGrado de proteccion IP67Operacion a temperatura ambiente –35 °C ... +50 °C 10)Almacenamiento a temperatura ambiente –40 °C ... +70 °CTiempo de calentamiento < 15 min 11)Tiempo de inicializacion < 300 msN.º de archivo UL NRKH.E1814931) Valores limite. Funcionamiento en red protegida contra cortocircuito (max. 8 A).2) No se deben sobrepasar por exceso o por defecto las tolerancias de UV.3) Sin carga. Con UV = 24 V.4) Q, /Q = 1 umbral de conmutacion, conmutacion en claro/oscuro (antivalente).5) Duracion de la senal con carga ohmica.6) Con una relacion claro/oscuro de 1:1.7) A = Conexiones UV protegidas contra polarizacion inversa.8) B = Entradas y salidas protegidas contra polarizacion incorrecta.9) C = Supresion de impulsos parasitos.10) A partir de Tu = 45 °C se permite una intensidad de salida max. Imax = 50 mA.11) Por debajo de Tu = –10 °C, es necesario un tiempo de calentamiento.
