WEIDMULLER RELÉ ESTADO SÓLIDO TOS 24VDC 24VDC5A

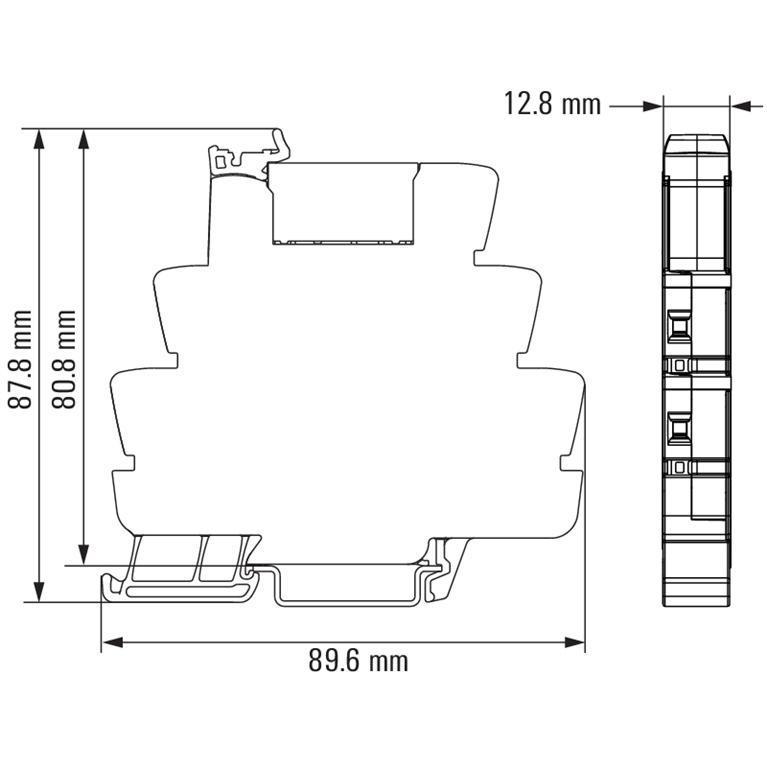

Caracteristicas:Profundidad 87,8 mmAltura 89,6mmAnchura 12,8mmPeso neto 56gTemperatura de almacenamiento -40 °C...70 °CTemperatura de servicio -20 °C...60 °CHumedad 5–95% de humedad relativa, Tu = 40°C, sin condensacionTemperatura ambiente (funcionamiento), max. 55 °CDeriva de corriente de salida (ohmica) 5 A @ 50 °C, 4 A @ 55 °CSeccion del conductor AWG, min. AWG 26Seccion de conexion AWG, max. AWG 14Tipo de conductor conductor de cobre rigido, conductor de cobre flexiblePar de apriete, max. 0,4 NmGrado de polucion 2 Datos de conexion: Tecnica de conexion de conductores Conexion brida-tornilloLongitud de desaislado, conexion nominal 8 mmPar de apriete, max. 0,4 NmSeccion de embornado, conexion nominal 1,5 mm²Seccion de embornado, min. 0,14 mm²Seccion de embornado, max. 2,5 mm²Seccion de conexion del conductor AWG, min. AWG 26Seccion de conexion del conductor AWG, max. AWG 14Seccion de conexion del conductor, rigido, min. 0,14 mm²Seccion de conexion del conductor, rigido, max. 2,5 mm²Seccion de conexion del conductor, rigido, min. (AWG) AWG 26Seccion de conexion del conductor, rigido, max. (AWG) AWG 14Seccion de conexion del conductor, flexible, min. 0,14 mm²Seccion de conexion del conductor, flexible, max. 2,5 mm²Seccion de conexion del conductor, flexible, min. (AWG) AWG 26Seccion de conexion del conductor, flexible, max. (AWG) AWG 14Seccion del conductor, flexible con terminales tubulares DIN 46228/4, min. 0,25 mm²Seccion del conductor, flexible con terminales tubulares DIN 46228/4, max. 2,5 mm²Seccion de conexion del conductor, flexible, term. tub. (DIN 46228-1), min. 0,25 mm²Seccion de conexion del conductor, flexible, term. tub. (DIN 46228-1), max. 2,5 mm²Seccion de conexion del conductor, flexible, 2 conductores embornables, min. 0,5 mm²Seccion de conexion del conductor, flexible, 2 conductores embornables, max. 1 mm²Terminal tubular doble, min. 0,5 mm²Terminal tubular doble, max. 1 mm²Dimens. cana destornillador gr. PH0Calibre segun 60 947-1 A1, B1Lado de manado: Tension de mando nominal 24 V DC ± 20 %Corriente de mando nominal 10.8 mA DC (±10 %)Potencia nominal 260 mWTension de conexion/desconexion, tipo. 4.5 V / 3 V DCIndicador de estado LED verdeConexion de proteccion Diodo antiparalelo, Proteccion de polaridadLa tension de la bobina del rele de repuesto varia con respecto a la tension nominal de alimentacion de control NoTension de la bobina del rele de repuesto 24Vdc Lado de carga: Tension de conexion nominal 3...33 V DCIntensidad permanente 5 ACaida de tension con carga maxima ? 0,3 VIntens. de conex. min. 1 mAIntensidad de conexion 15 A / 10 msCorriente de fuga < 10 µARetardo en la conexion ? 30 ?sRetardo en la desconexion ? 750 ?sfrecuencia max. de conmutacion (tension de control DC) 300 HzConexion de proteccion lado de carga Diodo antiparaleloResistente a cortocircuitos NoTipo de contacto 1 Contacto normalmente abierto (MOS-FET) Coordinacion de aislamiento: Tension nominal 300 VGrado de polucion 2Categoria de sobretension IIIDistancia de fuga y aire Entrada/Salida ? 5,5 mmResistencia a tensiones electricas, E/S 2,5 kVeffResistencia a tensiones electricas de carril 4 kVeff / 1 Min.Sobretension de choque fijo 6 kV (1,2/50 µs)Tipo de proteccion IP20
