SICK SENSOR FOTOELÉCTRICO WTT280L-2P1531

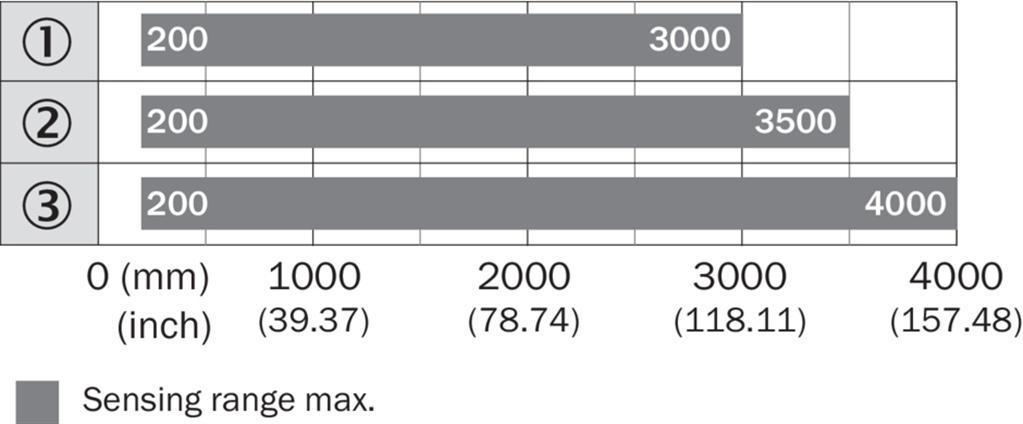

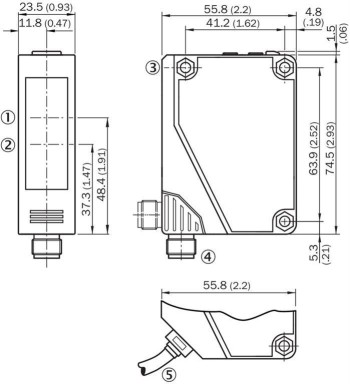

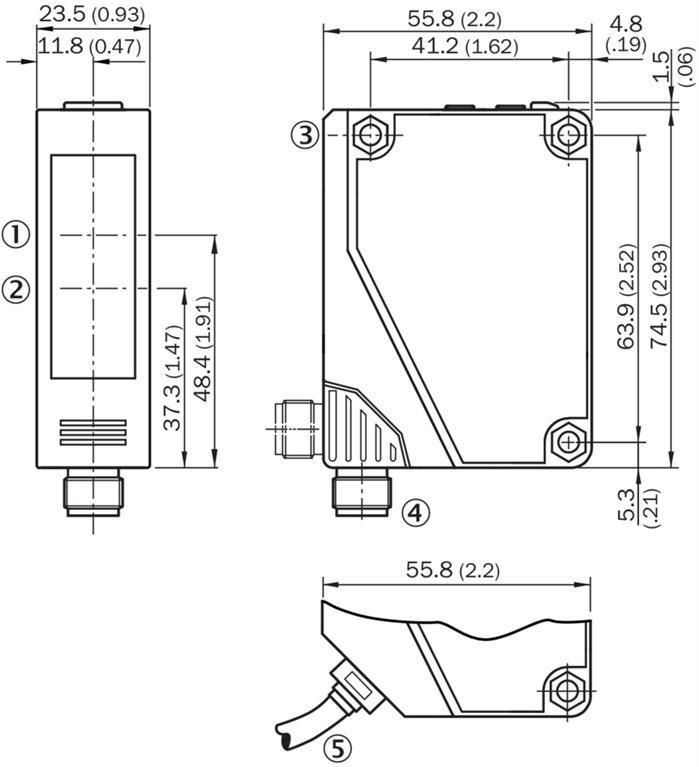

Caracteristicas: Tipo de dispositivo FotocelulasPrincipio del sensor/ de deteccionFotocelula de deteccion sobre objeto, Supresion de fondoTiempo de vuelo de la luzDimensiones (An x Al x Pr) 23,5 mm x 76 mm x 55,8 mmForma de la carcasa (salida de luz) RectangularAlcance de deteccion max.200 mm ... 4.000 mm 1)200 mm ... 3.000 mm 2)Distancia de conmutacion200 mm ... 4.000 mm 1) 3)200 mm ... 3.000 mm 2) 3)Tipo de luz Luz roja visibleFuente de luz Laser 4)Tamano del spot (separacion) Ø 12 mm (3 m)Clase de laser 1 (EN 60825-1:2014, IEC 60825-1:2014)Ajuste Potenciometro (1 x)Aplicaciones especiales Deteccion de objetos pequenos1) Material con un 90% de reflexion difusa (referido al blanco estandar segun DIN 5033).2) Material con un 6% de reflectancia (sobre negro).3) Einstellbar.4) Vida util media de 100.000 h con TU = 25 °C. Mecanica/Electronica: Tension de alimentacion 10 V DC ... 30 V DC 1)Ondulacion < 3 vssConsumo de corriente 70 mA 2)Salida conmutada PNPNumero de salidas conmutadas 1 (Q1) 3)Modo de conmutacion Conmutacion en claro/oscuroTipo de conmutacion seleccionable Opcional, por interruptor giratorio claro/oscuroCorriente de salida Imax. ? 100 mATiempo de respuesta ? 0,5 ms 4)Frecuencia de conmutacion 1.000 Hz 5)Salida analogica -Entrada Transmisor desconectadoTipo de conexion Cable de 5 hilos, 2 m 6)Material del cable PVCSeccion del conductor 0,18 mm²Diametro del cable Ø 3,8 mmProteccion de circuitoA 7)B 8)C 9)D 10)Clase de proteccion IIIPeso 120 gMaterial de la carcasa Plastico, ABSMaterial de elementos opticos Plastico, PMMAGrado de proteccion IP67Elementos suministrados Escuadra de fijacion BEF-W280Autorizacion para tipo de equipo de radio EN 60947-5-2Operacion a temperatura ambiente –10 °C ... +50 °CTemperatura ambiente de almacenamiento –40 °C ... +70 °CN.º de archivo UL NRKH2.E300503 & NRKH8.E3005031) Valores limite. Funcionamiento en red protegida contra cortocircuito (max. 8 A).2) Sin carga.3) Q1 = 1 umbral de conmutacion, conmutacion en claro/oscuro, seleccionable mediante conmutador en claro/oscuro.4) Duracion de la senal con carga ohmica.5) Con una relacion claro/oscuro de 1:1.6) No deformar el cable por debajo de los 0 °C.7) A = Conexiones UV protegidas contra polarizacion inversa.8) B = Salidas protegidas contra polarizacion inversa.9) C = Supresion de impulsos parasitos.10) D = Salidas a prueba de sobrecorriente y cortocircuitos.
